新しいAFユニット

肩が痛くて撮影をやめていた時に、改造AFユニットのことが記載されているWEBページを参考にして、レンズ内手ブレ補正のあるAFユニットを作っていました。



1号機

SIGMA 70-300mm F4-5.6 DG OSを用いてます。BORG77ED IIに接続。

f:id:torimi-river:20200621205748j:plain

前玉のみを除去して、杉藤のφ30mm(焦点距離300mm)を落とし込んで組み込みました。

ドローチューブとの接続は、遊馬製作所さんの特注リングを使用しています。

ズーム位置が300mmだとピントが迷いますが、250mmだとピント迷いが激減します。鏡筒全体が長くなるので、手持ちはキツイです。三脚用かな。

実際に撮影は、これからです。



2号機

薄カビ有りのSIGMA AF 50-200mm F4-5.6 HSM DC OS PENTAXを運良く、低価格で落札できたので改造しました。

MILTOLに組み込みました。

f:id:torimi-river:20200621210805j:plain

このレンズも前玉を除去。インナーフォーカスなので、内部にケンコーのφ49mmのNo.5を組み込みました。ステップアップリングは、45mm-46mmと46-49mmでOKです。

実際の野鳥撮影は、これからです。

ヘリコイドと併用で、無限遠から3m位までピントがあう。HSMなので、今までのボディ内モータ駆動のレンズと比較すると、合焦が早いです。

カメラ本体の周りどめ(ズームリングの固定)が必要ですが、手持ち撮影には扱いやすい大きさになりました。Borgより軽いので、肩への負担も少ないです。



自宅で、調整している時の感じでは、MILTOLが良い感じでした。

おそらく、77ED IIの焦点距離510mmとMILTOLの400mmの差だと思います。



肩の痛みが減ったら、実戦へ投入してみます。







コジュケイ

肩が痛くて、野鳥撮影の意欲が今一つでした。

サイクリンロードで、コジュケイを見つけました。(前回見たのは、2年半前。今回見つけた場所は、前回見た場所とかなり離れていました。前回見た場所は、竹林が伐採され住宅地になってしまった。)

f:id:torimi-river:20200614212748j:plain



人造湖コゲラと遭遇。

f:id:torimi-river:20200614212845j:plain



肩が痛いので、撮影機材を軽くしたいです。

2月下旬〜3月の野鳥撮影

久々のブログの更新です。

3月の上旬に石灰沈着性腱板炎にかかり、整形外科にて肩関節を治療してきました。

(夜中の肩関節の激痛には、参りました。痛みで眠れませんでした)



いつもの人造湖での撮影

カワセミ発見。

f:id:torimi-river:20200407223404j:plain

ラッキーなことに近づいて来てくれた。



ヤマガラを見つけたので撮影。

f:id:torimi-river:20200407224515j:plain



エナガ、動きが速い。改造AFユニットで追うのは、厳しい〜〜。

f:id:torimi-river:20200407224639j:plain


ホオジロ

f:id:torimi-river:20200407224954j:plain

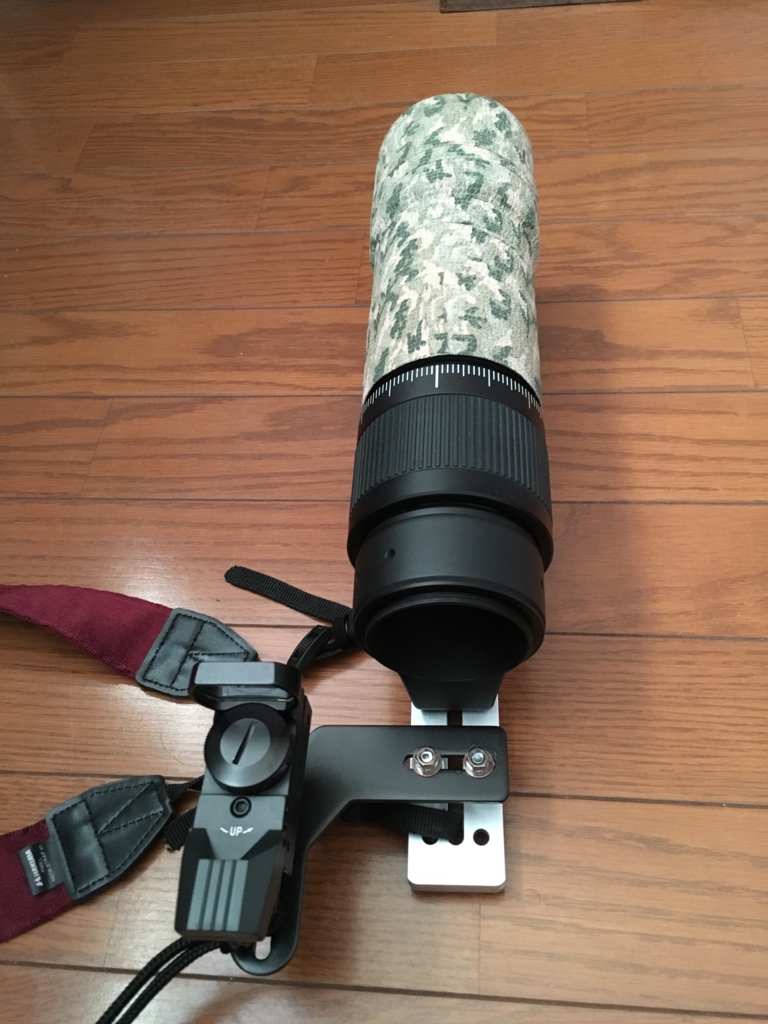

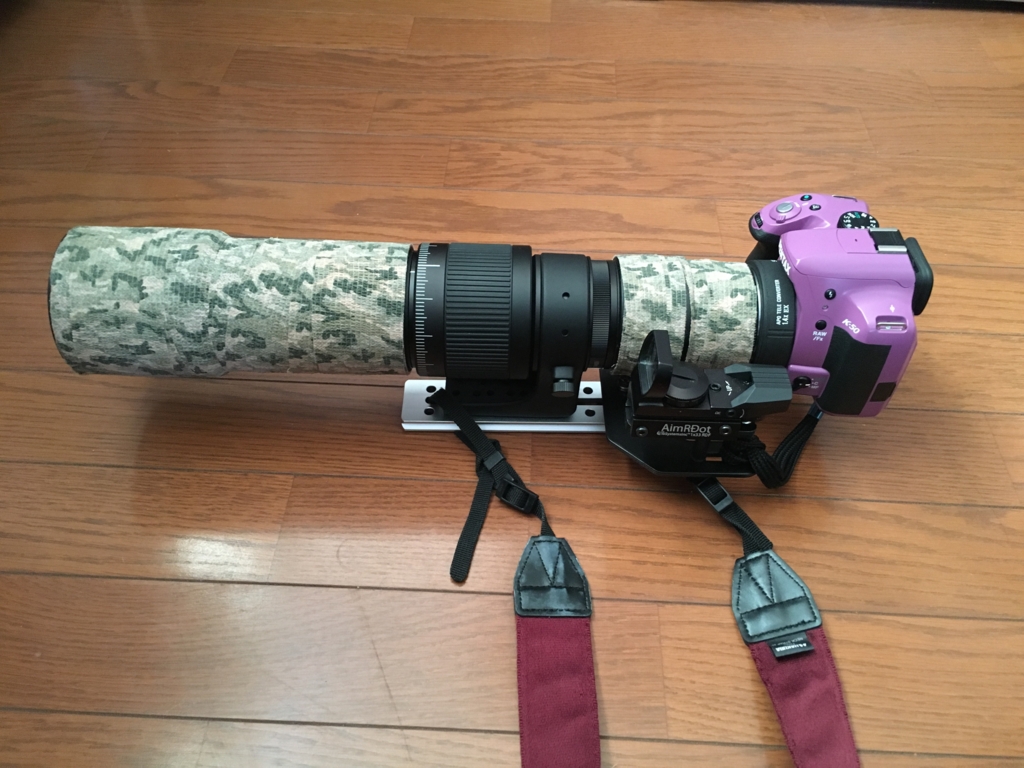

Borg77 + 改造AFユニット



いつものサイクリンロード。自転車に久々に乗りました。

肩への負担を減らすために、Borgより軽いMILTOLを持ち出しました。

カワセミ発見。

f:id:torimi-river:20200407225257j:plain

MILTOL + 改造AFユニット






K-50の修理

PENTAXのK-50、絞りの不具合で真っ黒の写真しか撮れない。(KPを購入した原因)

K-50の修理方法は、見つからなかったが、K-30を修理する方法がネットに掲載されていたので、挑戦してみた。

まずは、K-50の裏蓋を外す。ネジの長さが異なるので、注意が必要です。

f:id:torimi-river:20200222214048j:plain



ネットの諸先輩方の分解記事を見て、上・前カバーも外す。

ネットに記事には、記載がありませんでしたが、レンズマウント部のネジは外さなくて大丈夫。(レンズマウント部のカバーを付けた状態で分解できます)

上カバーは、ケーブルで繋がっているので、切らないように要注意。



f:id:torimi-river:20200222214731j:plain



これで、絞り制御部にアクセスできるようになりました。

f:id:torimi-river:20200222214925j:plain



問題の馬蹄型の金具を取り出しました。

f:id:torimi-river:20200222215056j:plain



修理方法は、「ハンダをつける方法」と「先端部を削る方法」があるが「先端部を削る方法」を選択。(削りすぎると絞り開放になるらしい)

f:id:torimi-river:20200222215522j:plain

この後は、分解の逆の手順で組み立てる。カメラ側面のAF切替スイッチが正常に動くかの確認が必要。(溝とピンがハマるように、スイッチの位置を調整する必要があります)

組み立て後、レンズを付けて動作を確認し、絞りが正常になりました。

(修理は、自己責任にてお願い致します)

復活したK-50は、AFユニットの改造・調整用に活躍していただく予定。



午後に、KPをつけたBorg77(改造AFユニット)にて、灌漑用の沼を訪問。

着いた早々に、カワセミ発見。

f:id:torimi-river:20200222220323j:plain

f:id:torimi-river:20200222220411j:plain

雨が降ってきたので、撤収(滞在時間30分)。



人造湖

いつもの人造湖へ行ってきました。

カケスを見つけましたが、カメラを構える前に逃げられました。

その後、カケスは現れず。

ヤマガラを撮影。

f:id:torimi-river:20200216130952j:plain

コゲラも発見。食事中で近くことができました。

f:id:torimi-river:20200216131059j:plain

Borg771+改造AFユニット+KP



2020年も野鳥撮影しています。

2020年も野鳥撮影しています。(近場限定ですが)



いつもの人造湖ジョウビタキ(Borg77)



 カシラダカだと思います。

f:id:torimi-river:20200125210032j:plain





自転車でいつもの巡回コースに行きました。

久々にMILTOLを持ち出しました。

キセキレイを見つけました。

f:id:torimi-river:20200125205741j:plain

イソシギだと思います。

f:id:torimi-river:20200125205637j:plain



 う〜〜ん、暖冬ですが寒いです。



AFユニットが壊れた。

AFユニットが折れた。壊れた。リュックサックから取り出す際に、壊れた。

鏡筒側の壊れた箇所

f:id:torimi-river:20191208210805j:plain

ネジ部のプラスチックが割れている。回路のフィルムも切れてしまった。

カメラ側の破壊箇所。

f:id:torimi-river:20191208210927j:plain

埋め込んだテレコンのレンズが剥き出しです。

f:id:torimi-river:20191208211104j:plain

ズームリングの所から、壊れた。

原因は、壊れる数日前にズームリングがスカスカで、レンズを下に向けるとズームが伸びてくるのが嫌で、分解して硬いグリースをズームの繰り出し用の溝に塗りこんだ。これでズームリングの動作が硬くなり、自重でズームが繰り出さなくなって喜んでいましたが、過大な回転トルクがネジ部にかかり、樹脂製の雌ネジが破損したのだと思う。

軽くて、お気に入りだった。ズームの繰り出し対策は、レンズの外側で行えば良かった。トホホ〜。

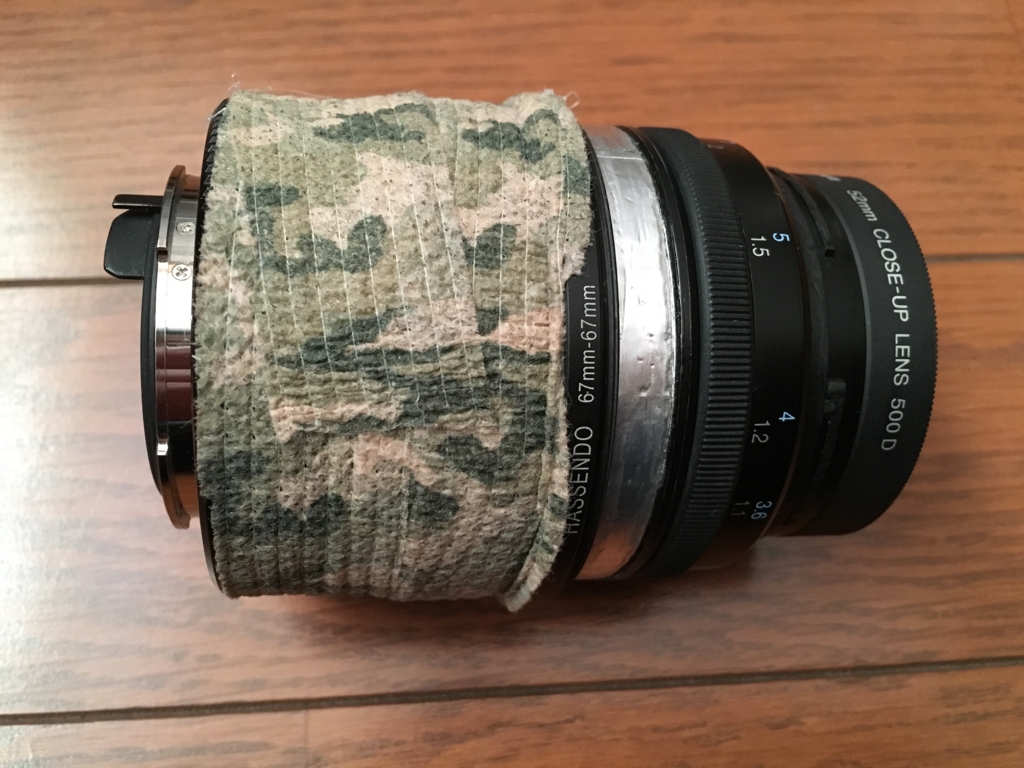

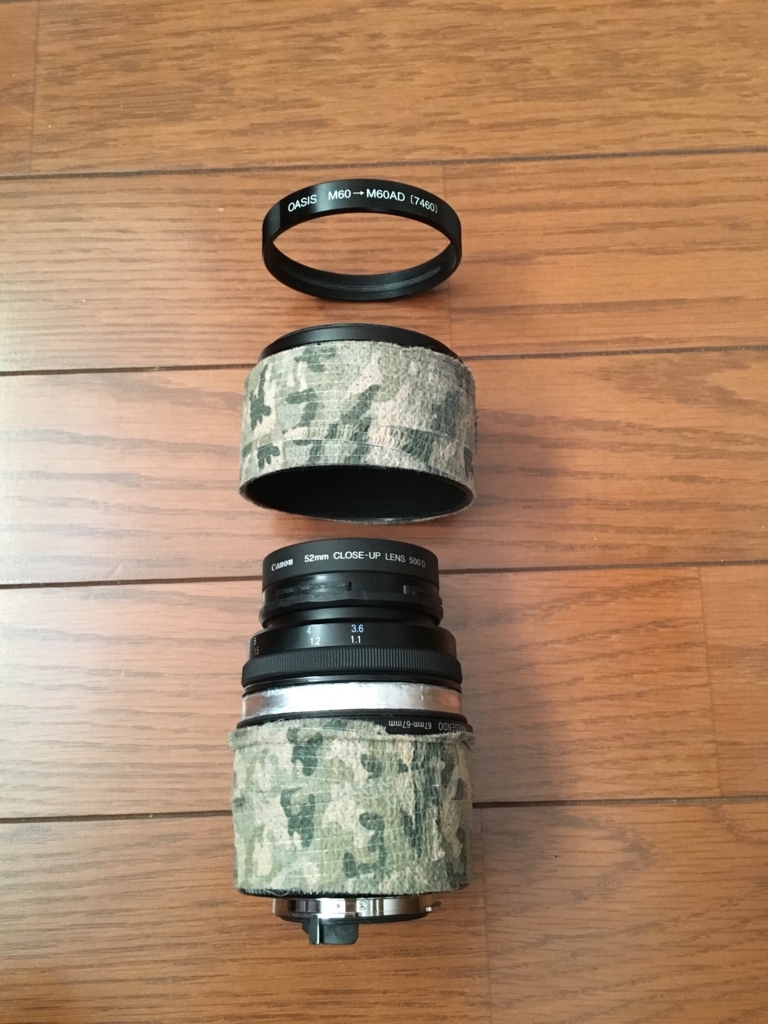

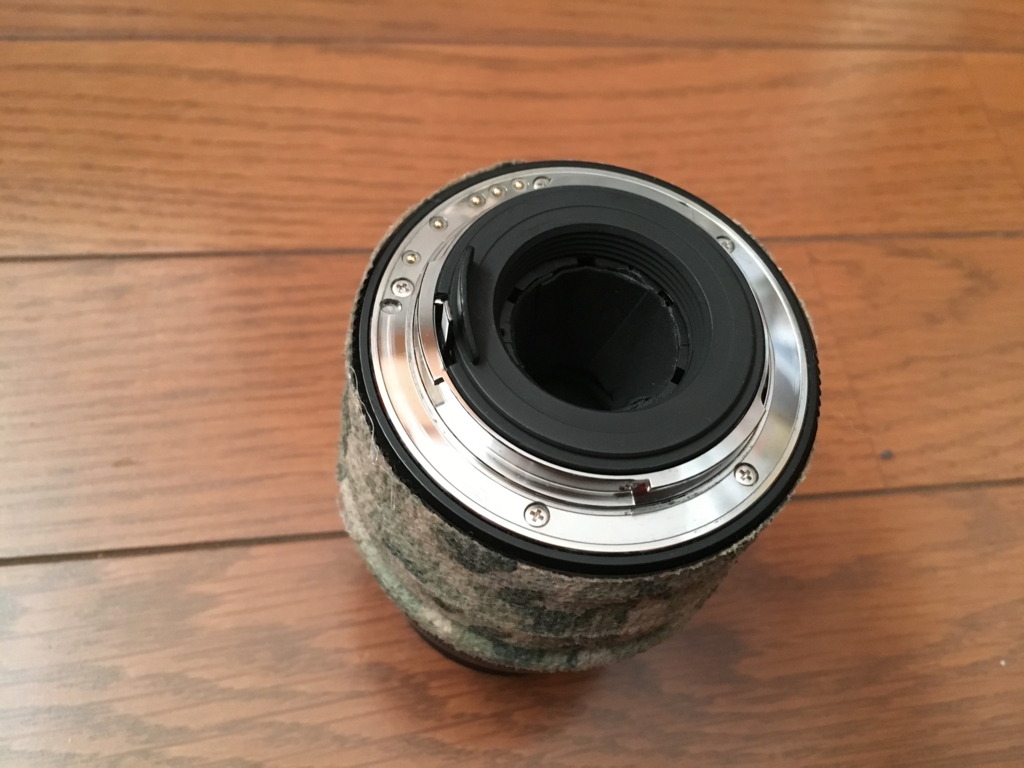

面倒だけど、また作るか〜〜〜〜、で、作りました。ついでに、最近愛用しているAFユニットも並べて撮影。

f:id:torimi-river:20191208212150j:plain

一番左が、今回の作ったシグマ100−300 玉抜き+絞り抜きのAFユニット。ズームリングに余っていたゴムを巻いて、ズームの繰り出し対策済み。(最初から、こうすれば良かった。このユニットは、軽いのが利点。

真ん中は、Tokina 100-300 玉抜き+絞り残しのAFユニット。カモフラテープが剥がれてきたので、ジャックレンズのゴムをはめて、剥がれ防止。長さが足りなくてカモフラテープが見えるのが、残念。

絞りが残してあるので、逆光の時にチョット有利。ただ、ズームリングを回転させると本体が回転するので、回転するのを吸収する機構が必要。(Borgのドローチューブとカメラのヒップサポートが必要です)

一番右は、Tokina 75-300 玉抜き+絞り残しのAFユニット。直進ズームなので、カメラ本体側が伸びる。このため、無限遠から1m位まで、合焦する。ただし、超〜〜重いです。気力が充実している時のみ使用。

どのレンズも、テレコンレンズをバラして、組み込んであります。また、ズーム位置が300mmでカメラに伝わるように、ズーム位置の回路パターンを導電性接着剤で短絡済みです(これで、手振れ補正が、少しは期待できる状態に近づくと思う) 。ただし、望遠側の300mmにすると、ピント合わせの動作が広角側より遅くなるように思われます。(広角側の方がピント合わせの動きが速い?? 動きが早いだけで、実際にピントが合っているかは、別問題です)

 AFユニットは、今までに10個以上作ったので、分解にも慣れてきました。
